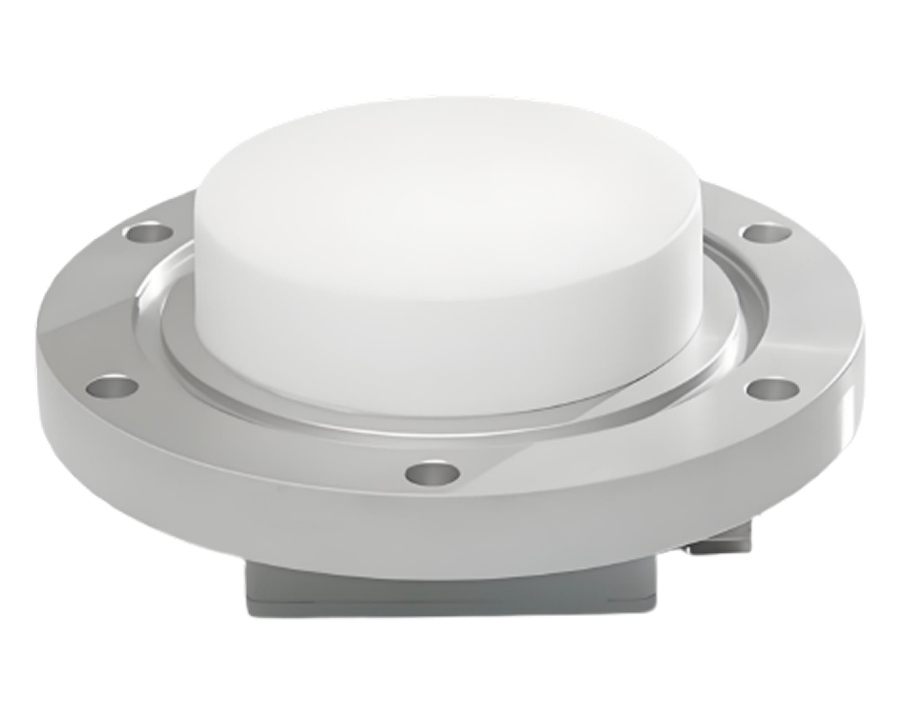

XHJ-8000-B型变压器局放在线监测
本系统提供的变压器在线监测模式为特高频模式，特高频局放检测技术是目前国际上对变压器类设备普遍采用的最先进的状态检测技术。根据国际大电网会议CIGRE WG33/23-12 工作组对 变压器 局部放电检测方法的研究，认为特高频法（UHF）的抗干扰能力最好，检测范围较大，且对所有放电类型都比较敏感。我公司可同时提供针对各类高压电器多种监测模式的监测产品，确保监测产品能够及早的发现被监测设备产生的缺陷，使之成为一种有效的变压器设备电力事故预防手段。
- 温度：-35℃—70℃
- 环境湿度：10%—95%
- 大气压力：60—106 Kpa
- 海拔：4000米以下
产品特色
图谱库自建，放电故障智能研判
可根据现场环境收集背景图谱和典型放电图谱，导入图谱库存储为典型图谱实现智能对比和诊断功能
局放图谱监测、自动告警、全量历史查询
具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能
多种图形显示方式
最大放电量、当前放电量、放电次数等局放参数的分析与计算，Q-Φ-t图、n-t图、Φ-t图等
提供多种报警方式
当局放超标时，该监测仪及时通过网络主动向上一级管理设备发出报警信号；此时在监测仪的液晶显示器上显示出报警信息
多模式局放图谱存储
可以根据需求设置自动触发时间自动存储PRPD、PRPS图谱，也可以选择实时保存图谱
抗干扰能力强，监测数据准确
局放监测仪采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；并配有模拟数字混合滤波功能，实现强干扰环境下局部放电在线监测
技术参数
产品资料
XHJ-8000-B型变压器局放在线监测装置说明书（福建华继）.pdf
